Пневматика применяется на линиях фасовки круп, муки, сахара, кофе, специй, замороженных продуктов и готовых блюд. Сжатый воздух приводит в движение дозаторы, заслонки, толкатели, захваты и механизмы запайки упаковки. От стабильности давления зависит точность порции, скорость работы конвейера и количество брака. Даже небольшая утечка способна нарушить ритм всей линии.
При ремонте оборудования нельзя ориентироваться только на размеры резьбы или внешний вид детали. Надёжные поставки гидро и пневмооборудования http://sd-tehno.ru в России позволяют подобрать распределители, клапаны, цилиндры, толкатели, насосы и гидромоторы с учётом давления, пропускной способности и условий эксплуатации. Для пищевого предприятия также имеют значение материал корпуса, устойчивость уплотнений к моющим средствам и возможность работы во влажной среде.
Какие операции выполняет пневматика

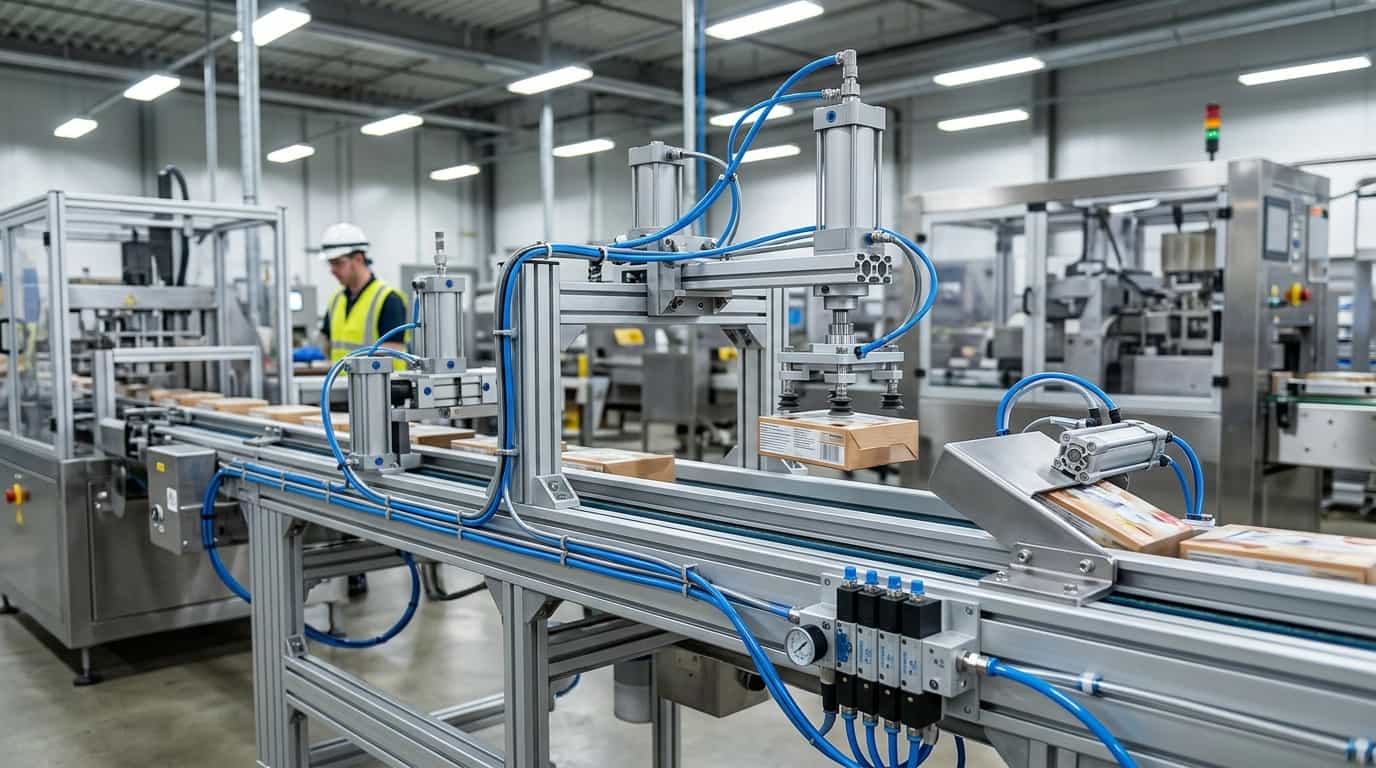

Типичная фасовочная линия состоит из нескольких последовательных участков. Пневмоцилиндры открывают заслонки бункеров, перемещают пакеты, прижимают плёнку и отбраковывают упаковки с неправильной массой. В вакуумных захватах сжатый воздух помогает брать пакеты или крышки без механического повреждения. Распределители направляют поток к нужному исполнительному механизму по команде контроллера.
Пневматический привод удобен там, где требуется много быстрых повторяющихся движений. Он хорошо переносит кратковременные остановки и не загрязняет продукт маслом при исправной подготовке воздуха. Его возможности не безграничны: при неправильном подборе диаметра цилиндра усилия будет недостаточно, а слишком крупный цилиндр увеличит расход воздуха. Оборудование приходится рассчитывать под реальную нагрузку и частоту циклов.
| Компонент | Основная характеристика | Применение на линии |
|---|---|---|
| Пневмоцилиндр | Диаметр поршня и ход штока | Заслонки, прижимы, толкатели |
| Распределитель | Схема и пропускная способность | Управление направлением воздуха |
| Редуктор | Диапазон регулировки давления | Настройка усилия механизмов |
| Дроссель | Регулируемый расход | Изменение скорости цилиндра |
| Фильтр | Степень очистки воздуха | Защита клапанов и уплотнений |
Рабочее давление и причины его падения
Большинство исполнительных механизмов фасовочных машин работает при давлении около 5–7 бар, но точное значение указывается в документации производителя. Поднимать давление выше допустимого ради ускорения цилиндра опасно. Это увеличивает ударные нагрузки, изнашивает уплотнения и может деформировать упаковку. Скорость движения правильнее регулировать дросселем, не меняя общую настройку системы.
Давление измеряют не только возле компрессора, но и непосредственно перед линией. Длинный трубопровод, узкие фитинги и загрязнённый фильтр создают сопротивление, поэтому под нагрузкой показания заметно падают. Если фасовщик работает нормально на холостом ходу, а при одновременном включении нескольких цилиндров начинает сбоить, системе может не хватать пропускной способности.
Как рассчитать расход сжатого воздуха
Расход зависит от диаметра цилиндров, длины хода, рабочего давления и числа циклов в минуту. Для цилиндра двустороннего действия учитывается заполнение обеих полостей. Полученные значения по всем механизмам складывают, после чего добавляют запас примерно 20–30 процентов. Он нужен на утечки, кратковременные пиковые нагрузки и возможное расширение линии.
Распространённая ошибка — выбирать компрессор только по средней потребности оборудования. При одновременном срабатывании нескольких толкателей расход резко возрастает, а давление в ресивере падает. Компрессор должен покрывать среднее потребление, а ресивер — сглаживать короткие пики. Для большой линии иногда выгоднее разделить потребителей на несколько контуров с отдельными редукторами.
- составьте перечень всех пневматических исполнительных механизмов;
- запишите диаметр, ход и количество циклов каждого цилиндра;
- учтите вакуумные генераторы и воздушные сопла;
- сложите расход одновременно работающих потребителей;
- добавьте резерв на утечки и пиковую нагрузку.
Подготовка воздуха для пищевого производства
Влага, масло и твёрдые частицы вызывают заклинивание распределителей и ускоряют износ манжет. Перед подачей на оборудование воздух проходит через фильтр, влагосепаратор и редуктор. Требуемая степень очистки зависит от того, контактирует ли воздух с продуктом или внутренней поверхностью упаковки. При прямом контакте требования к качеству воздуха будут строже.
На участках с регулярной мойкой применяют компоненты, рассчитанные на повышенную влажность. Корпуса и крепления должны выдерживать моющие растворы, а трубки — сохранять форму при перепадах температуры. Обычная стальная арматура в такой зоне быстро покрывается коррозией. Размещение распределителей в защищённом шкафу сокращает риск попадания воды.
Обслуживание и поиск утечек
Ежедневный осмотр занимает несколько минут и помогает избежать длительной остановки. Оператор проверяет показания манометров, звук работы цилиндров, состояние трубок и количество конденсата. Свист возле фитинга, замедление штока или рывки при движении нельзя оставлять до планового ремонта. Маленькая утечка постепенно увеличивает нагрузку на компрессор и расходы электроэнергии.
Фильтры обслуживают по графику и с учётом реального загрязнения, а не только календарного срока. Соединения проверяют специальным составом для поиска утечек или ультразвуковым прибором. После замены клапана или распределителя линию запускают сначала на небольшой скорости, наблюдая за последовательностью операций. Стабильное давление, чистый воздух и правильно подобранные компоненты позволяют фасовочному оборудованию сохранять точность при высокой производительности.
